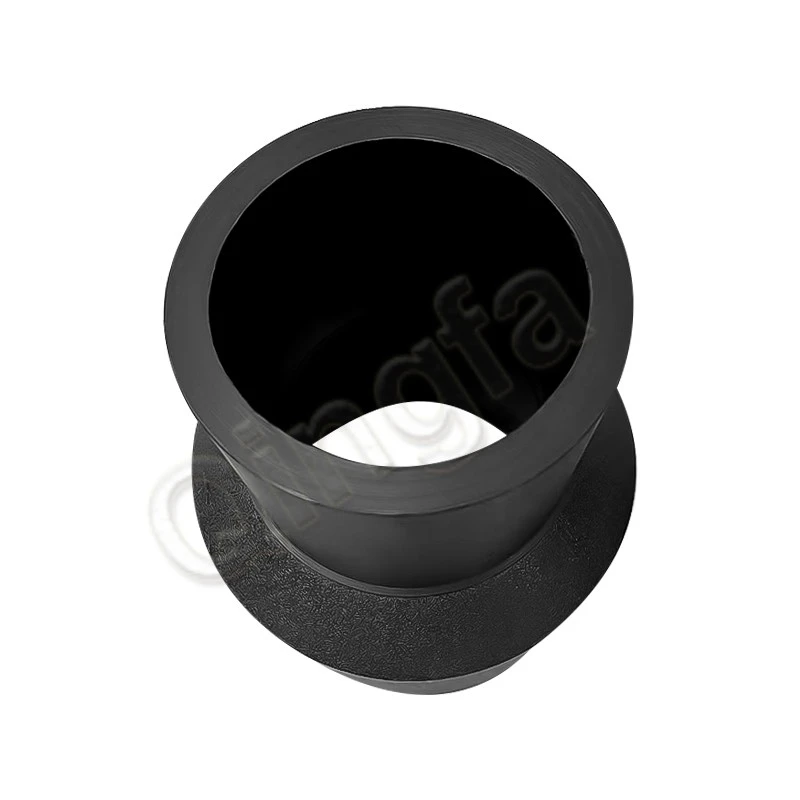

HDPE バットフュージョンカップリング
ストレート ジョイントは、あらゆる PE 作業で最も体積のフィッティングが多いため、良好なジョイントと平凡なジョイントの違いは、現場での初日ではなく溶接レポートに現れます。{0}この突合せ融着カップリングは、各ソケットにコイルを備えたバージン PE100 から成形されており、均一な加熱パターンと溶接先のパイプに一致するソケットの深さを実現します。全範囲の基本ユニットです。仕様の残りの半分は溶接機です。フィッティングには独自の加熱パラメーターが含まれるため、互換性のあるマシンであれば、誰がそれを保持しているかに関係なく、正しいサイクルが実行されます。
他の製品との違い: 突合せ-融着ストレート カップリング。大口径の直管接続用の基本的な継手です。-高い一体突合せ溶接強度により、電気融着カップリングよりも大きな直径に対応します。-
重要な数字
サービス |
大口径ガス、水道、工業用配管の直線-突合せ接続- |
材料 |
バージン PE100、一体成型 |
外観 |
標準では黒。ガス-グレードの黄色のマーキングが利用可能 |
結合方法 |
バットフュージョン、標準的なホットプレートマシンとフェーシングツールを使用して溶接 |
承認 |
ISO 9001:2015、CE、SGS |
サイズ |
DN50 |
プライベートブランド |
独自のロゴを成形、独自のカートンとパレット仕様 |
規格 |
PE100; ISO 4427 / EN 12201 / GB/T 13663 / DIN 8074-8075 |
設計圧力 |
SDR11=PN16 · SDR17=PN10 (水、20℃、ISO 4427-2 / EN 12201-2 準拠) |
主要市場 |
ヨーロッパ、中東、東南アジア、オーストラリア、南米、アフリカ |
SDR |
SDR11 / SDR17 |
突合せ融着カップリングの寸法
dn1 / dn2=大端/小端の外径; L1 / L2=2 つの端の長さ。 L=全長
サイズ |
L1(mm) |
L2(mm) |
長さ(mm) |
DN50x20 |
55 +5/0 |
42 +5/0 |
116±5 |
DN50x25 |
55 +5/0 |
42 +5/0 |
110±5 |
DN50x32 |
55 +5/0 |
45 +5/0 |
110±5 |
DN50x40 |
55 +5/0 |
49 +5/0 |
110±5 |
DN63x20 |
63 +5/0 |
41 +5/0 |
130±5 |
DN63x25 |
63 +5/0 |
42 +5/0 |
128±5 |
DN63x32 |
63 +5/0 |
44 +5/0 |
128±5 |
DN63x40 |
63 +5/0 |
50 +5/0 |
130±5 |
DN63x50 |
63 +5/0 |
55 +5/0 |
130±5 |
DN75x32 |
75 +5/0 |
54 +5/0 |
150±5 |
DN75x40 |
75 +5/0 |
54 +5/0 |
150±5 |
DN75x50 |
75 +5/0 |
54 +5/0 |
148±5 |
DN75x63 |
75 +5/0 |
63 +5/0 |
148±5 |
DN90x32 |
79 +5/0 |
45 +5/0 |
167±5 |
DN90x40 |
79 +5/0 |
50 +5/0 |
165±5 |
DN90x50 |
79 +5/0 |
55 +5/0 |
165±5 |
DN90x63 |
79 +5/0 |
63 +5/0 |
162±5 |
DN90x75 |
79 +5/0 |
70 +5/0 |
162±5 |
DN110x40 |
82 +5/0 |
49 +5/0 |
180±5 |
DN110x50 |
82 +5/0 |
55 +5/0 |
180±5 |
DN110x63 |
82 +5/0 |
63 +5/0 |
180±5 |
DN110x75 |
82 +5/0 |
70 +5/0 |
178±5 |
DN110x90 |
82 +5/0 |
79 +5/0 |
178±5 |
DN125x63 |
103 +5/0 |
72 +5/0 |
195±5 |
DN125x75 |
103 +5/0 |
70 +5/0 |
200±5 |
DN125x90 |
105 +5/0 |
74 +5/0 |
198±5 |
DN125x110 |
102 +5/0 |
80 +5/0 |
200±5 |
DN140x110 |
100 +5/0 |
92 +5/0 |
210±5 |
DN160x50 |
98 +5/0 |
55 +5/0 |
199±5 |
DN160x63 |
98 +5/0 |
63 +5/0 |
202±5 |
DN160x75 |
98 +5/0 |
70 +5/0 |
204±5 |
DN160x90 |
98 +5/0 |
79 +5/0 |
208±5 |
DN160x110 |
98 +5/0 |
82 +5/0 |
204±5 |
DN160x125 |
98 +5/0 |
87 +5/0 |
204±5 |
DN160x140 |
98 +5/0 |
92 +5/0 |
210±5 |
DN180x160 |
108 +5/0 |
98 +5/0 |
235±5 |
DN200x63 |
112 +5/0 |
63 +5/0 |
230±5 |
DN200x75 |
112 +5/0 |
70 +5/0 |
232±5 |
DN200x90 |
112 +5/0 |
79 +5/0 |
236±5 |
DN200x110 |
112 +5/0 |
82 +5/0 |
232±5 |
DN200x125 |
112 +5/0 |
87 +5/0 |
232±5 |
DN200x160 |
112 +5/0 |
98 +5/0 |
230±5 |
DN200x180 |
112 +5/0 |
105 +5/0 |
238±5 |
DN225x110 |
120 +5/0 |
82 +5/0 |
248±5 |
DN225x125 |
120 +5/0 |
87 +5/0 |
251±5 |
DN225x160 |
120 +5/0 |
98 +5/0 |
250±5 |
DN225x200 |
120 +5/0 |
112 +5/0 |
262±5 |
DN250x90 |
129 +5/0 |
79 +5/0 |
262±5 |
DN250x110 |
129 +5/0 |
82 +5/0 |
264±5 |
DN250x125 |
129 +5/0 |
87 +5/0 |
264±5 |
DN250x160 |
129 +5/0 |
98 +5/0 |
268±5 |
DN250x200 |
129 +5/0 |
112 +5/0 |
274±5 |
DN250x225 |
129 +5/0 |
120 +5/0 |
278±6 |
DN280x200 |
139 +5/0 |
112 +5/0 |
283±5 |
DN280x250 |
139 +5/0 |
129 +5/0 |
288±6 |
DN315x90 |
150 +5/0 |
79 +5/0 |
243±6 |
DN315x110 |
150 +5/0 |
82 +5/0 |
243±6 |
DN315x160 |
150 +5/0 |
110 +5/0 |
312±6 |
DN315x200 |
150 +5/0 |
115 +5/0 |
312±6 |
DN315x225 |
150 +5/0 |
120 +5/0 |
312±6 |
DN315x250 |
150 +5/0 |
129 +5/0 |
312±6 |
DN315x280 |
150 +5/0 |
139 +5/0 |
305±6 |
DN355x250 |
165 +5/0 |
120 +5/0 |
323±6 |
DN355x315 |
165 +5/0 |
140 +5/0 |
325±6 |
DN400x160 |
128 +5/0 |
137 +5/0 |
310±6 |
DN400x200 |
130 +5/0 |
138 +5/0 |
310±6 |
DN400x250 |
130 +5/0 |
140 +5/0 |
310±6 |
DN400x315 |
130 +5/0 |
140 +5/0 |
310±6 |
DN400x355 |
132 +5/0 |
138 +5/0 |
310±6 |
DN450x250 |
165 +5/0 |
129 +5/0 |
374±6 |
DN450x315 |
165 +5/0 |
150 +5/0 |
370±6 |
DN450x400 |
165 +5/0 |
145 +5/0 |
335±6 |
DN500x315 |
190 +5/0 |
150 +5/0 |
418±6 |
DN500x400 |
190 +5/0 |
14 +5/0 |
375±6 |
DN500x450 |
190 +5/0 |
155 +5/0 |
375±6 |
DN630x400 |
208 +5/0 |
14 +5/0 |
429±6 |
DN630x450 |
208 +5/0 |
155 +5/0 |
429±6 |
DN630x500 |
208 +5/0 |
185 +5/0 |
442±6 |
すべての図は、成形後の寸法をミリメートル単位で示します。グラフで +3 や +5 などの片側許容値が指定されている場合、下限は 0、上限はその数値になります。-
注文する前に、溶接するパイプに対するソケットの深さを確認してください。-この数値により、ジョイントが最大の強度に達するかどうかが決まります。表外のサイズ、および中間の SDR については、別途お見積りとなります。
サイズ調整と注文
サイズを確認するために必要なもの: パイプの外径、パイプの SDR、ラインが水道本管またはガス本管として設計されているかどうか。最初の 2 つはジオメトリを修正します。 3 番目は、本体に印刷する内容を修正します。
インストールコンテキスト
指定された任務: 大口径ガスの直線-突合せ接続。-一般的なインストール:
• 延長中に新しいパイプを既存の本管に接続する
・破損部分を切り取って交換する修理
• 溝が開けられる前に作業場でスプールピースを作成する
• 給水および工業用配管
• 回転ジョイントが不可能な、引っ張り加工または方向性のある穴あけ加工を施したセクション
規格と認証
最高級のPE100コンパウンドから一体成型されています。リグラインドは耐圧壁に入り込むことはありません。-参照規格はPE100です。 ISO 4427 / EN 12201 / GB/T 13663 / DIN 8074-8075、およびツールが社内にあるため、仕様がどの規格に準拠していても同じ適合性が提供されます。工場は ISO 9001:2015、CE、SGS を取得しています。ドキュメントは、個別の要求のために保留されるのではなく、出荷書類とともにリリースされます。
価格と納期：MOQとリードタイムはサイズと注文数量ごとに交渉可能、問い合わせ時に確認してください
結合するもの
フィッティングの良さは、何を結合するかによって決まります。これは、PE100 HDPE パイプ、バットフュージョン溶接機、フェーシングツール、加熱プレートまたはクランプツールで動作するように指定されています。
よくある質問
Q: より大きな直径のカップリングは利用できますか?{0}}
A: 電気融着の範囲は、すでに完成したツールを使用して DN1400 まで対応します。突合せ融着カップリングは最大直径をカバーしており、通常は DN400 を超えるより経済的な解決策です。
Q: ジョイント全体を供給しますか、それとも継手のみを供給しますか?
A: 当社は継手を提供します。プロジェクトが容易であれば、溶接機、剥離機、および洗浄消耗品を 1 つのパッケージとして見積もることもできます。
Q: どのようなサイズがありますか?
答え: DN50。パイプ径とSDRをお知らせいただければ、ソケットの深さと全長を確認させていただきます。
